研究結果表明澳達荷葉疏水劑引入到透水混凝土的體系中，在透水混凝土孔隙中會形成一層均勻蠟質疏水膜，從而提高透水混凝土的強度，且保持高透水性的同時，形成荷葉疏水的效果。

1.理論研究：

水性荷葉疏水劑由有機硅與多種蠟復配而成，無毒、無刺激性氣味。可以將其摻入混凝土中，作為混凝土的一種組份，來改善混凝土的性能。

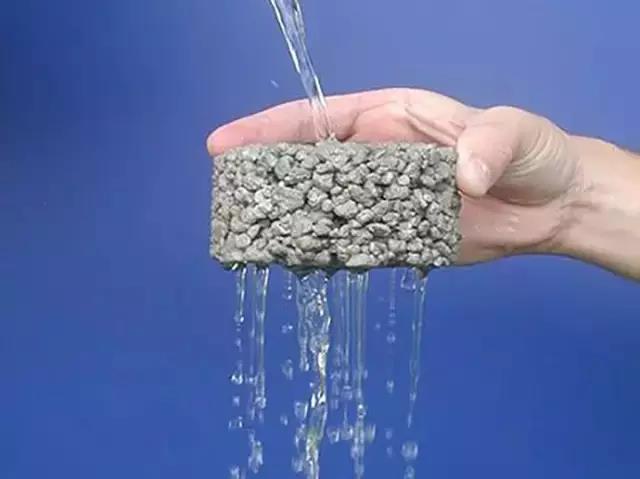

（透水混凝土的內部結構）

理論上，其摻入可以使包裹骨料的膠結層產生一種抗水結構，形成荷葉疏水效果（水與膠結層表面的接觸角大于90°）該結構具有以下優點：

（1）可以保證進入混凝土內部的水順利排出，提高其透水性能。

（2）防止雨水長期存積于透水混凝土內部而發生侵蝕破壞和凍融破壞，提高透水混凝土的耐久性能。

（3）該結構層表面爽滑，具有一定的自潔、抗污性能，一定程度上可以防止透水孔隙被堵塞，提高其透水持久性。

（4）提高水泥膠結層強度，使透水混凝土的強度提高。

2.經過三部分試驗的結果，得出的結論：

（1）研究表明將荷葉疏水劑應用于透水混凝土是可行的。在相同條件下，荷葉疏水劑可以使混凝土的強度提高，最多可提高38%。所研制的疏水劑混凝土強度在C20 以上，且保持較高的透水性能，在強度達到27.65 MPa 時，透水系數可達4.08 mm/s。

（2）研究表明，疏水劑混凝土對孔隙率有一定的要求，若孔隙率過小將直接導致透水能力喪失，孔隙率過大則抗壓強度明顯下降。同時考慮強度和透水性能的要求，目標孔隙率選取20%最合適；水灰比是研制疏水劑混凝土的一個關鍵因素，隨著水灰比的增大，透水混凝土強度先增大再趨于平穩，透水系數則呈逐漸減小的趨勢。試驗結果確定的最佳的水灰比為0.28；隨著荷葉疏水劑摻入量的增加，強度先顯著提高，而后提高不再明顯。透水系數則呈減小的趨勢。通過試驗確定的荷葉疏水劑最佳摻入量為4%；通過對透水系數與有效孔隙率的回歸方程推導出，當有效孔隙率大于23.8%后，疏水劑混凝土的透水系數將超過普通透水混凝土。

（3）微觀結構分析表明，荷葉疏水劑的摻入使混凝土膠結層表面形成蠟質微小凸起，這些微小凸起可以產生荷葉疏水效應。這與本文理論分析相一致。正常狀態下，水泥膠結層表面微觀下是十分粗糙的，而這些小凸起非常微小，它們吸附在膠結層表面，可以使膠結層相對更加平整、密實，形成一種保護膜。理論上這種膜可以提高透水混凝土的耐久性和透水持久性等綜合性能。

內容原創作者：澳達     原創內容鏈接：http://www.cp619.cn/57.html，轉載請注明出處。
